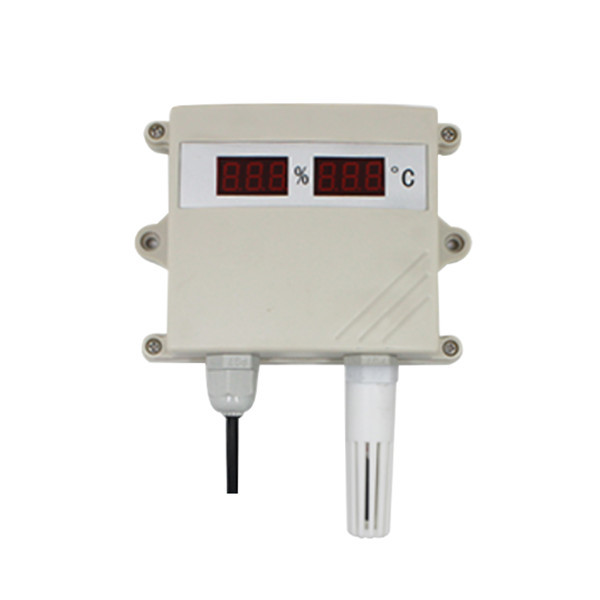

该变送器采用壁挂防水壳，多用于室外及现场环境恶劣的场合。 RS-WS-*-SMG-*温湿度变送器具有显示功能，实时显示当前温湿度。探头多种类型可选适用于不同现场，广泛适用于通讯机房，仓库楼宇以及自控等需要温度监测的场所。采用标准工业接口4~20mA/0~10V/0~5V模拟量信号输出，可接入现场数显表、 PLC、变频器、工控主机等设备。安全可靠，外观美观，安装方便。

1.2 功能特点

采用瑞士进口的测量单元，测量精确。采用专用的模拟量电路，使用范围宽。10~30V宽电压范围供电，规格齐全，安装方便。可同时适用于四线制与三线制接法。

1.3 主要技术指标

直流供电（默认）	10~30V DC
功耗	电流输出	1.2W
功耗	电压输出	1.2W
精度（默认）	湿度	±3%RH(5%RH~95%RH，25℃)
精度（默认）	温度	±0.5℃（25℃）
变送器电路工作温湿度	-40℃~+60℃，0%RH~80%RH
探头工作温度	-40℃~+120℃，默认-40℃~+80℃
探头工作湿度	0%RH-100RH
长期稳定性	湿度	≤1%RH/y
长期稳定性	温度	≤0.1℃/y
响应时间	湿度	≤8s(1m/s风速)
响应时间	温度	≤25s(1m/s风速)
输出信号	电流输出	4~20mA
输出信号	电压输出	0~5V/0~10V
负载能力	电压输出	输出电阻≤250Ω
负载能力	电流输出	≤600Ω

2. 产品选型

RS-					公司代号
	WS-				温湿度变送、传感器
		I20-			4~20mA电流输出
		V05-			0~5V电压输出
		V10-			0~10V电压输出
			2-		壁挂王字壳
				1-	内置铜头
				2-	内置PE头
				3-	内置西门子头
				4-	内置精装探头
				5-	外延精装探头
				6-	外延防水探头
				7-	外延高灵敏度探头
				8-	外延普通探头
				9-	外延金属防水探头
				A-	外延四分管螺纹探头
				B-	外延宽温探头

3.设备安装说明

3.1 设备安装前检查

设备清单：

■温湿度变送器设备1台

■合格证、保修卡、校准报告等

■膨胀塞2个、自攻螺丝2个

3.2 接线

3.2.1: 电源接线

宽电压10~30V直流电源输入。针对0-10V输出型设备只能用24V供电。

3.2.2: 输出接口接线

设备标配是具有2路独立的模拟量输出。同时适应三线制与四线制。

3.3具体接线

	线色	说明
电源	棕色	电源正
电源	黑色	电源负
输出	蓝色	温度信号正
	绿色	温度信号负
	黄色	湿度信号正
	白色	湿度信号负

4. 计算方法

4.1电流型输出信号转换计算

例如量程-40~+80摄氏度，4~20mA输出，当输出信号为12mA时，计算当前温度值。此温度量程的跨度为120度，用16mA电流信号来表达，120度/16mA=7.5度/mA，即电流1mA代表温度变化7.5度.测量值12mA-4mA=8mA.8mA*7.5度/mA=60度。60+（-40）=20度，当前温度为20度。

4.2电压型输出信号转换计算

例如量程-40~+80摄氏度，0-10V输出，当输出信号为5V时，计算当前温度值。此温度量程的跨度为120度，用10V电压信号来表达，120度/10V=12度/V，即电压1V代表温度变化12度.测量值5V-0V=5V.5V*12度/V=60度。60+（-40）=20度，当前温度为20度。

5. 常见问题及解决办法

无输出或输出错误

可能的原因：

1)量程对应错误导致PLC计算错误，量程请查阅一部分的技术指标。

2)接线方式不对或者接线顺序错误。

3)供电电压不对（针对0-10V型均为24V供电）。

4)变送器与采集器之间距离过长，造成信号紊乱。

5) PLC采集口损坏。

6)设备损坏。
